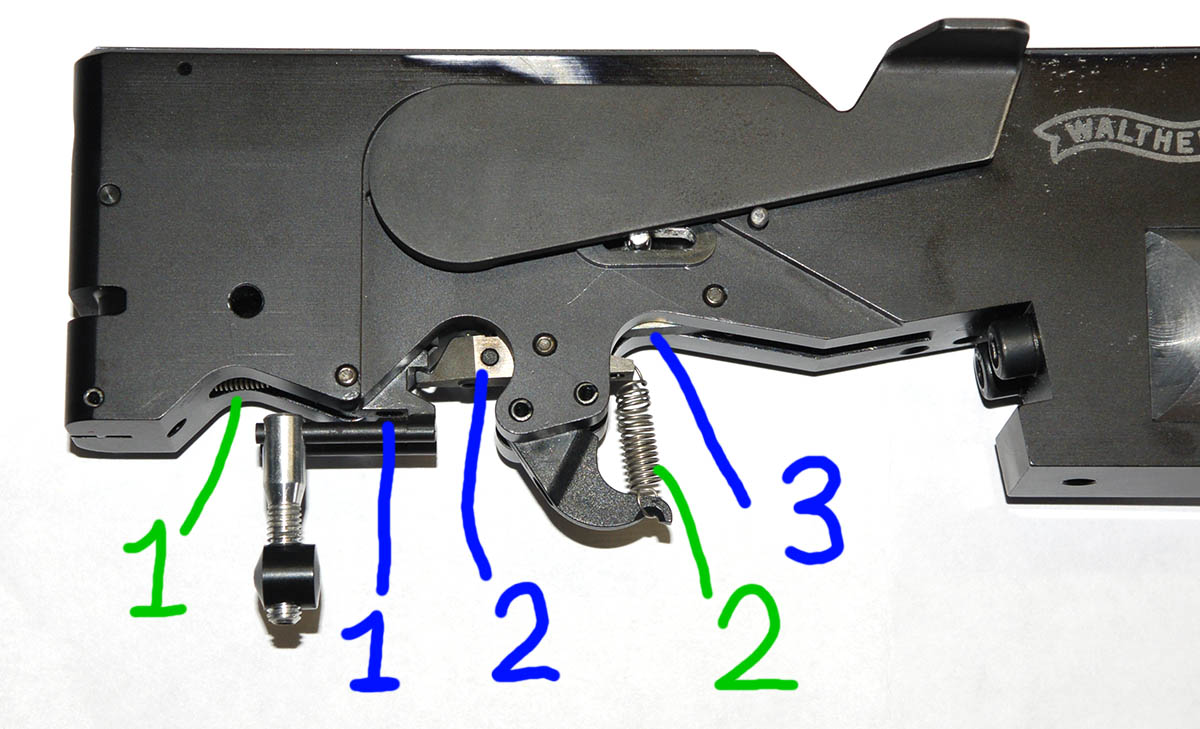

Пружинка 1 создает натяжение предварительного хода спуска (пока еще есть зазор между детальками 1 и 2). А пружинка 2 создает
натяжение рабочего хода когда деталька 1 уже каснулась детальки 2 и обе детальки двигаются вместе. Натягивая пружинку 1 мы увеличиваем усилие предварительного хода. Если пружинка 1 не натянута, спусковой крючек будет болтаться и предварительного натяжения не будет. А вот с пружинкой 2 такое не пройдет. Она должна быть всегда натянутой. Иначе детальки 2 и 3 не зацепятся и винтовка не будет взводиться! Растягивая пружинку 2 мы увеличиваем натяжение рабочего хода спуска. То есть это когда мы уже выбрали ступеньку и стреляем.
Теперь последовательность работы механизма при нажатии на спуск:
1. Мы начинаем жать спуск - двигается только деталька 1 и растягивается пружинка 1 происходит предварительный ход.
2. Деталька 1 каснулась детальки 2 и мы чувствуем что выбрали предварительный ход и уперлись в "ступеньку".
3. Мы хотим выстрелить и дальше давим спуск. Теперь детальки 1 и 2 двигаются вместе и растягиваются обе пружинки 1 и 2. Усилие больше! Происходит рабочий ход. И так они двигаются пока между детальками 2 и 3 есть зацеп. Он становится меньше и меньше.
4. Когда детальки 2 и 3 выходят из зацепления, деталька 3 освобождает ударник и происходит выстрел.
Фуууф вроде все просто и надеюсь что понятно. Снимите ложе и поиграйтесь с механизмом винтовки, пощелкайте в холостую. Посмотрите внимательно на детальки, куда они движутся и все станет понятно.

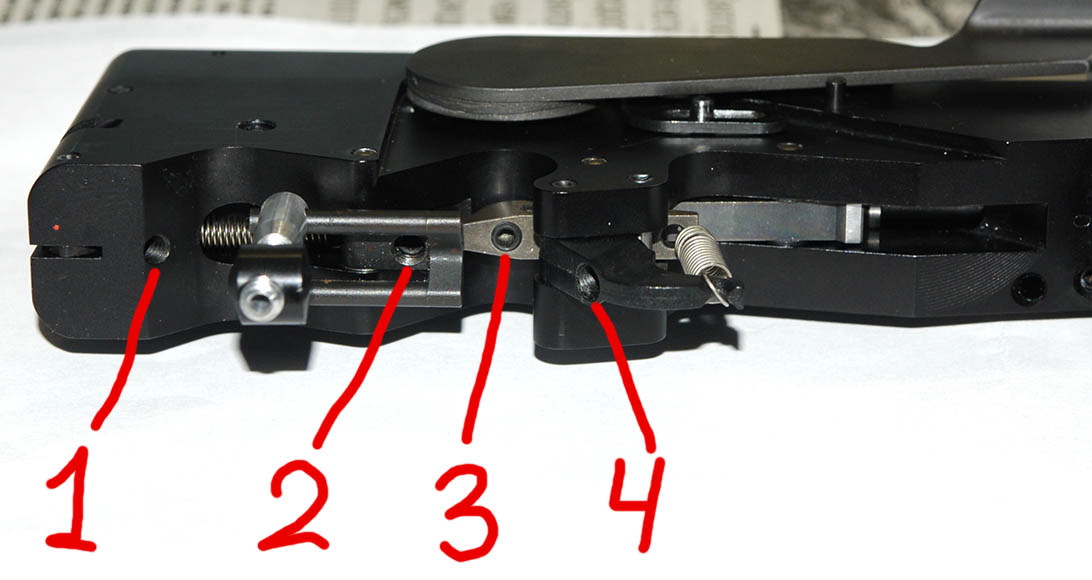

Ну а теперь изучаем регулировочные винты и настройку спуска.
1. Винт натягивает пружинку 1 и регулирует натяжение предварительного хода спуска. Закручиваем винт - пружинка натягивается, усилие предварительного хода растет. Выкручиваем - соответственно наоборот
2. Винт ограничевает ход спусковой спицы и задает предварительный ход спуска (регулирует зазор между деталями 1 и 2. Выкручиваем винт и предварительный ход увеличивается, закручиваем и он уменьшается. Если сильно закрутить этот винт, то спуск бедет нажат и винтовка не будет взводиться так что при настройке надо сохранять предварительный ход.
3. Винт ограничивает ход детальки 2 и задает рабочий ход. Им регулируют глубину зацепа деталей 2 и 3. Выкручивание винта увеличивает рабочий ход, закручивание уменьшает. Если сильно закрутить этот винт, то детали 2 и 3 не будут зацепляться и винтовка не будет взводиться.
4. Винт натягивает пружинку 2 и регулирует натяжение спуска на рабочем ходу. Закручивание винта натягивает пружинку и рабочий спуск становится туже. Нужно помнить что пружинка 2 всегда должна быть хоть сколько нибудь натянута иначе детальки 2 и 3 не зацепятся и винтовка не будет взводиться.
Для тех кто не вкурсе напоминаю: винты закручиваются по часовой стрелке а выкручиваются против :)
Ну а теперь когда назначение винтиков известно, можно приступать к настройке спуска. Ложе для этого лучше снять так будет виднее и удобнее.
Метода настройки УСМ пошагово:
1. Выкручиваем винт 2 пока у спусковой спицы не появится довольно большой свободный ход (милиметров 5). Это нужно чтобы зазор м-у деталями 1 и 2 был избыточным и деталька 1 не мешала настраивать зацеп.
2. Убеждаемся что пружинка 2 натянута и не болтается свободно. Иначе крутим винт 4 и немного натягиваем ее.
3. Настраиваем рабочий ход. Если винтовка взводится, выкручиваем винт 3 на один - два оборота. Если раньше накрутили так что не взводится, выкручиваем винт 3 пока не начнет взводиться. Далее взводим винтовку, "холостим" и потихоньку закручиваем винт 3 пока рабочий ход не будет комфортным.
>>Лирической отступление:
Помните что нельзя делать рабочий ход близкий к нулю! Так не будет правильного зацепа шептал, будет повышенный износ граней шептал и винтовка начнет срывать! Причем это может начаться в самый не подходящий момент. Например приехали вы на соревнования а винтовка сама стреляет. Вам засчитают промах. Досадно проиграть соревнования из-за перекрученного винтика. Я уже молчу про технику безопасности. Так можно случайно кого нибудь подстрелить!
>>Конец лирического отступления :)
Рабочий ход спусковой спицы должен быть минимум милиметр. А лучше 2-3. Не пытайтесь прикрыть свое неумение работать со спуском настройкой до едва каснулся - и выстрел. Потом придется переучиваться.
4. Теперь когда есть хороший зацеп, можно настроить предварительный ход. Для этого сначала убедимся что пружинка 1 хоть немного натянута а спусковая спица не болтается. Если это не так, то закручиваем винт 1. Теперь закручиваем винт 2 и пробуем предварительный ход. "Холостим" и крутим пока не понравится. Предварительный ход надо пробовать на взведенной винтовке! Если предварительный ход не нужен, можно его совсем укрутить закручивая винт 2. Тут главное поймать то место где предварительный ход заканчивается. Иначе можно перекрутить и винтовка будет срывать или вовсе перестанет взводиться (спуск будет все время нажат).
5. Винтиками 1 и 4 отрегулировать желаемое натяжение спуска на предварительном и рабочем ходу. Но помните что пружинка 2 должна быть натянута. То есть винтик 4 сильно выкручивать нельзя. Иначе винтовка будет срывать или перестанет взводиться.
6. Стреляем и радуемся :)
Если чтото не получилось, всегда можно вернуться к п.1 и повторить настройку. Бояться не надо. Если крутить винтики нежно и ласково а не со всей дури, то ничего не сломаете. Если не взводится, рукоятку взвода тоже отламывать не нужно :)
Теперь немного о грустном.
Если регулировка на шаге 3 толком не получается. Рабочий ход получается либо слишком большой либо винтовка срывает. Спуск какбы нажимается сам а спица проваливается при выстреле. Это значит что рабочие грани шептал изношены. Их надо либо перетачивать либо менять.
И надо обращаться именно к специалисту по спортивному оружию а не к оружейнику из охотничьего магазина. Механика наших спортивных винтовок больше похожа на часовой механизм чем на механизм обычних ружий.
